A5
Α5 ΥΔΡΑΥΛΙΚΗ ΕΠΙΦΑΝΕΙΑΚΗ ΠΥΡΗΝΑ ΕΞΑΡΤ
ΕΝΝΟΙΑ

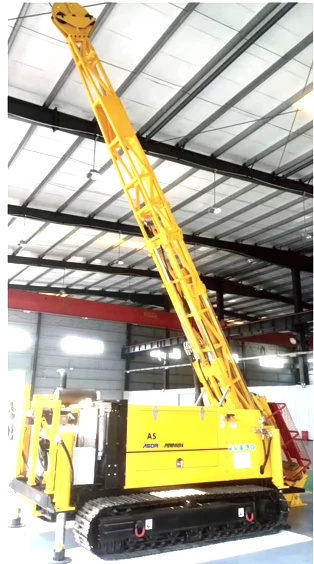

Η πλήρως-υδραυλική επιφανειακή εξέδρα A5 είναι ειδικά σχεδιασμένη για λειτουργία επιφανειακής διάτρησης. Ο σχεδιασμός του τηλεκατευθυνόμενου ανιχνευτή- διευκολύνει την αφαίρεση του εξοπλισμού. Η εξέδρα υιοθετεί τα διεθνώς διάσημα υδραυλικά εξαρτήματα για να εξασφαλίσει τη διάρκεια ζωής και την αξιοπιστία του εξοπλισμού, βελτιστοποιεί τη δομική σχεδίαση για να εξασφαλίσει τη σταθερότητα και τη σταθερότητα του εξοπλισμού, μια ποικιλία λειτουργικών σχεδίων για τη βελτίωση της ασφάλειας του εξοπλισμού και της αποτελεσματικότητας διάτρησης.
ΚΥΡΙΟΣ ΤΕΧΝΙΚΟΣ ΧΑΡΑΚΤΗΡΑΣ
- Το βασικό πρόγραμμα ανίχνευσης που ανταποκρίνεται στο μέγεθος μεταφοράς είναι βολικό για μεταφορά-μεγάλων αποστάσεων και αφαίρεση στο χώρο γεώτρησης.
- Το τηλεχειριστήριο και ο ερπυστριοφόρος υδραυλικός χειριστής κινούνται για τη διασφάλιση της ασφάλειας του χειριστή.
- Το πτυσσόμενο αυλάκι μπορεί να πραγματοποιήσει αποτελεσματικά τη λειτουργία αφαίρεσης εξέδρας στο χώρο γεώτρησης.
- Ο σχεδιασμός της πλευρικής-συρόμενης κεφαλής διάτρησης διευκολύνει τη λειτουργία υπέρβασης.
- Η πλωτή κεφαλή διάτρησης μπορεί να προστατεύσει αποτελεσματικά το νήμα της ράβδου και να μειώσει τους κινδύνους για την ασφάλεια του χειριστή
- Το τσοκ ελατηρίου αζώτου εξασφαλίζει σταθερή σύσφιξη
- Ο κινητήρας ντίζελ Cummins πληροί την πολιτική εκπομπών ρύπων.
- Βελτιστοποιήστε το υδραυλικό σύστημα και επιλέξτε διεθνώς διάσημα υδραυλικά εξαρτήματα διασφαλίστε αξιόπιστη απόδοση της εξέδρας και περισσότερη ενεργειακή-αποτελεσματική.
- Αυτός-σφιγκτήρας ποδιού για να διασφαλιστεί η αξιόπιστη σύσφιξη.
Οδηγίες βάθους διάτρησης
| Μέγεθος τρύπας | Μετρική (μέτρα) | ΗΠΑ (ft) |
| B | 1466 | 4822 |
| NV-WALL | 1293 | 4253 |
| N | 1147 | 3773 |
| HV-ΤΟΙΧΟΣ | 966 | 3178 |
| H | 765 | 2516 |
| P | 502 | 1651 |
Οι πυρκαγιές έχουν υπολογιστεί σύμφωνα με τη συσκευή εξέδρας, το σχηματισμό βράχου, την πλήρωση με υγρό και την περίπτωση λειτουργίας. Τα πραγματικά αποτελέσματα γεώτρησης μπορεί να διαφέρουν και θα επηρεαστούν από τη στάθμη του υγρού στην τρύπα, τον σχηματισμό βράχου, τις περιβαλλοντικές συνθήκες, τις τεχνικές γεώτρησης και την κατάσταση της εξέδρας.
Μηχανή
|
Ράβδος τρυπανιού |
Μετρικός |
U.S. |
|
Τύπος |
CUMMINS |
CUMMINS |
|
DISPL |
5.9L |
360 in³ |
|
2500 σ.α.λ |
132 KW |
177 ίπποι |
|
Εκπομπές |
Στάδιο III |
Βαθμίδα 3 |
Κεφαλή τρυπανιού (Μονάδα περιστροφής)
|
Ταχύτητα σ.α.λ |
130-1200 σ.α.λ |
|
Ροπή |
525-4443 Nm |
|
Τροφοδοσία |
3500 χλστ |
|
Spindle Dia |
117 χλστ |
|
Κρατώντας Capactly |
180 KN |
Υδραυλικό Σύστημα
|
Ράβδος τρυπανιού |
Μετρικός |
U.S. |
|
Πρωτογενής Αντλία |
Danfoss Load Sensing |
|
|
Μέγιστη πίεση |
270 Bar |
3920psi |
|
Μέγιστη ροή |
170L/m |
45 GPM |
|
2ndΑντλία |
Danfoss Load Sensing |
|
|
Μέγιστη πίεση |
200 Bar |
2900psi |
|
Μέγιστη ροή |
91L/m |
24 GPM |
|
3rdΑντλία |
Danfoss Load Sensing |
|
|
Μέγιστη πίεση |
140 Bar |
2000psi |
|
Μέγιστη ροή |
36L/m |
9,5 GPM |
|
Ψύκτη υδραυλικού λαδιού |
Αέρας |
|
Σύστημα ιστού τρυπανιού και τροφοδοσίας
|
Περιγραφή |
Μετρικός |
U.S. |
|
Μήκος ιστού |
9m |
29,6 πόδια |
|
Χωματερή ιστού |
1.3m |
4,27 πόδια |
|
Μήκος έλξης ράβδου |
6m |
19,7 πόδια |
|
Max Pull Capactly |
120 KN |
26976 lbf |
|
Max Thrust Capactly |
55KN |
12364 lbf |
|
Γωνία διάτρησης |
45 μοίρες -90 μοίρες |
|
Κύριο βαρούλκο
|
Περιγραφή |
Μετρικός |
U.S. |
|
Μοτέρ |
σταθερός κινητήρας |
σταθερός κινητήρας |
|
Φορτίο αγκίστρου |
77KN |
17310 λίβρες |
|
Ταχύτητα φιλοξενίας |
39μ/λεπτό |
129 πόδια/λεπτό |
|
Διάμετρος καλωδίου |
16 χιλιοστά |
5/8 ίντσες |
|
Μήκος καλωδίου |
30m |
99 πόδια |
