Surface Diamond Core Drill Rig SX16 NQ 1250m

SX16 Surface Diamond Core Drilling Rig

Το γεωτρύπανο SX16 Surface core-έχει σχεδιαστεί για διάφορες εργασίες γεώτρησης που διαθέτουν ένα μακρύ-σύστημα άμεσης τροφοδοσίας, έναν κινητήρα χαμηλών εκπομπών-Τ3 και ένα ισχυρό κύριο βαρούλκο. Θεωρείται ένα από τα πιο παραγωγικά τρυπάνια βαθιάς-τρύπας στην κατηγορία του που προσφέρει υψηλή-τυπική αξιοπιστία και παραγωγικότητα.

Η αποδεδειγμένη χωρητικότητα προέρχεται από το αναβαθμισμένο πακέτο ισχύος και το υδραυλικό σύστημα, καθώς και από τις συσκευές ανύψωσης και τις μηχανικές κατασκευές.

Ο μούστος χωματερής, οι υδραυλικοί γρύλοι ισοπέδωσης και ο αναδιπλούμενος ιστός καθιστούν το SX16 γρήγορο στη ρύθμιση. Η προαιρετική τροχιά ανίχνευσης ραδιοελέγχου επιτρέπει στο τρυπάνι να ελίσσεται εύκολα στο χώρο και διατηρεί τον χειριστή σε απόσταση ασφαλείας. Τα τυπικά προστατευτικά ασφαλείας και τα κουμπιά διακοπής E{3}}καθιστούν το χειριστήριο-φιλικό και ασφαλές στη λειτουργία του.

Χαρακτηριστικά

· Ανύψωση απόρριψης -- δημιουργεί μια σταθερή πλατφόρμα εργασίας και μειώνει δραματικά το ύψος εργασίας.

· Νέος ιστός τηλεσκοπίου -- Εύκολη εγκατάσταση και δυνατότητα έλξης ράβδου 6 μέτρων ενώ είναι μικρό μέγεθος για μεταφορά.

· Υδραυλικοί γρύλοι ισοπέδωσης και κύλινδροι ανύψωσης ιστού -- διευκολύνουν τη ρύθμιση της εξέδρας.

· Τσοκ-καναδικής προέλευσης και μονάδα περιστροφής Christensen -- προσφέρει υψηλές προσδοκίες για απόδοση και αξιοπιστία.

· Υδραυλικό στήριγμα ράβδου – παρέχει γρήγορη δράση σύσφιξης ράβδων, βελτιωμένη αξιοπιστία και μειωμένη ανάγκη σέρβις.

· Κομμάτι ερπυστριοφόρου ελέγχου ραδιοφώνου – Βελτιωμένη κινητικότητα και ασφάλεια.

Δυνατότητα γεώτρησης

Bενσύρματο 1540μ

Nενσύρματο 1250μ

Hενσύρματο 780μ

Pσύρμα 480μ

* Το βάθος βασίζεται σε κάθετη τρύπα *

Κύριος ανυψωτήρας

Χωρητικότητα μονής γραμμής: Γυμνό τύμπανο 80 kN

Ταχύτητα γραμμής: Γυμνό τύμπανο 40 m/min

Μέγεθος καλωδίου: 35 mx 16 mm

WireLine

Χωρητικότητα: 1800 m 6 mm WL

1000 m 7 mm WL

Τράβηγμα γραμμής: γυμνό τύμπανο: 11,9 kN

Πλήρες τύμπανο: 3,0 kN

Ταχύτητα γραμμής: γυμνό τύμπανο 114 m/min

Πλήρες τύμπανο 453 m/min

Σύστημα ιστού και τροφοδοσίας

Διαδρομή τροφοδοσίας: 3,5 m

Ταχύτητα τροφοδοσίας: γρήγορη και αργή, μεταβλητός έλεγχος

Προώθηση: 59,6 kN

Τράβηγμα: 138 kN

Γωνία διάτρησης: 45 έως 90 μοίρες
Μήκος έλξης ράβδου: 6,09 m

Μονάδα ισχύος

Κατασκευή: Cummins

Μοντέλο: QSB6.7 Tier III

Όγκος: 6,7 λίτρα 6 κυλ.

Ισχύς: 153 kW

RPM: 1800

Τύπος κινητήρα: Ντίζελ υπερτροφοδοτούμενος, υδρόψυκτος

Ηλεκτρικό σύστημα: 24 V (εναλλάκτης 24 V, 95 Amp)

Υδραυλικό σύστημα:

Κύρια αντλία: 28 MPa – 280 l/min

Δευτερεύουσα αντλία: 20 MPa – 170 l/min

Βοηθητική αντλία: 21,5 MPa – 55 l/min

Ψύξη υδραυλικού λαδιού: Αέρας

Ταχύτητες κεφαλής τρυπανιού και ατράκτου

Ισχύς: υδραυλικός κινητήρας, μεταβλητή

Ταχύτητα/Όπισθεν 4

Τελική μετάδοση κίνησης: Αθόρυβη κίνηση με αλυσίδα, αναλογία 2:5

Άτρακτος 117 mm (ID)

Ταχύτητα ατράκτου: 117-1300 rpm

Ροπή: Μέγιστη 5113 Nm

Κεφάλι: Σύρετε προς τα έξω (προαιρετικό για πλάγια μετατόπιση)

Επιλογή Crawler

Μέθοδος ελέγχου Ραδιοτηλεχειριζόμενο

Ταχύτητα Μέγιστη ταχύτητα 3 km/h

Τύπος τροχιάς Παπούτσι βαρέως τύπου, 300 mm

Συναρμολόγηση τσοκ

Τύπος: Υδραυλικό ανοιχτό, ελατήριο κλειστό

Μέγιστη εσωτερική διάμετρος: 117 mm

Χωρητικότητα συγκράτησης: 18 143 κιλά

Κάτοχος ράβδου

Τύπος: Υδραυλικό ανοιχτό, ελατήριο αερίου κλειστό

Μέγιστη εσωτερική διάμετρος: 210 mm

Χωρητικότητα συγκράτησης: 15 000 κιλά

Στηρίγματα βάσης τρυπανιού

Εξέδρα τοποθετημένη σε τρέιλερ 4 x 770 mm τροχοί

Υποστήριξη: 4 υδραυλικές υποδοχές

Διάμετρος μαξιλαριού: 200 / 230 mm

Μήκος διαδρομής: 550 mm

Βάρος

Τύπος τροχού: 7000 kg (Δεν είναι διαθέσιμο για DH)

ερπυστριοφόρος 9000 κιλά

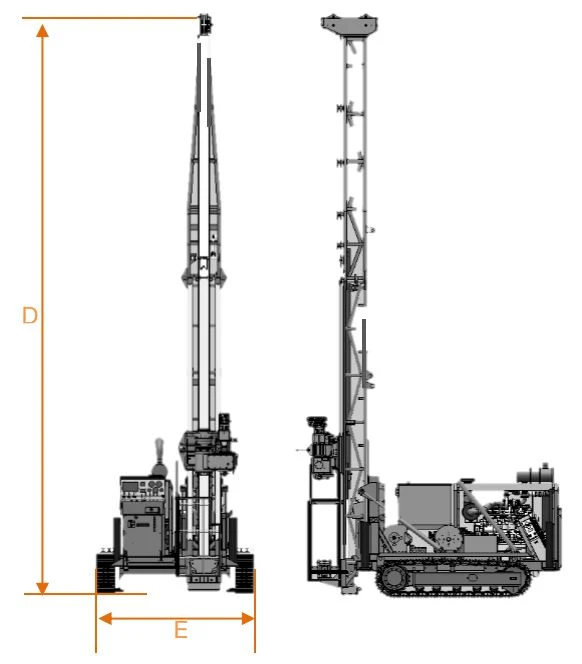

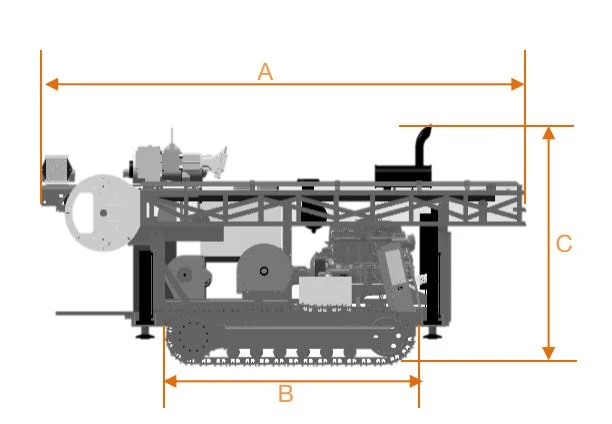

Διαστάσεις ( Μεταφορά / Εργοτάξιο)

Α: 5150 χλστ

Β : 2700 χλστ

C: 2340 mm

D : 9650 χλστ

Επικοινωνήστε με τον μηχανικό πωλήσεών μας για να λάβετε περισσότερα νέα
