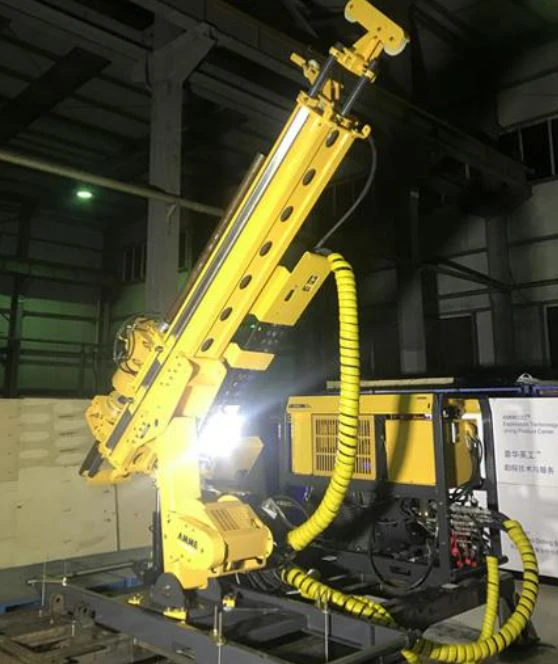

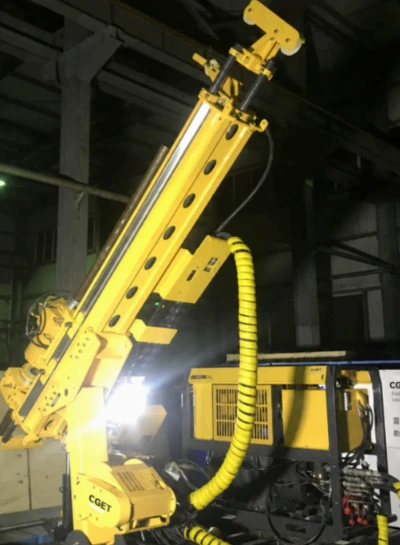

Υπόγειο Πυρήνα Γεωτρύπανο UMX1000 UMX800

Μοντέλο: UMX1000 / UMX800

Χωρητικότητα βάθους τρυπανιού:

BQ (UMX1000/UMX800): 1200m / 960m

NQ (UMX1000/UMX800): 960m / 760m

HQ (UMX1000/UMX800): 620m / 520m

Συνολικό βάρος εξέδρας: 2200Kg / 2100Kg

Η χωρητικότητα βάθους εξαρτάται από την εφαρμογή γεώτρησης και τις συνθήκες του χώρου.

Χαρακτηριστικά
* Το κλασικό τσοκ και μονάδα περιστροφής 12HH-καναδικής προέλευσης (UMX1000) παρέχει προσδοκίες για εξαιρετική αξιοπιστία και απόδοση στον κλάδο. Το ενσωματωμένο κιβώτιο ταχυτήτων είναι έλεγχος δύο-ταχυτήτων και πλήρως μεταβλητού- με ανεξάρτητο σύστημα λίπανσης που προσφέρει αυξημένη δυνατότητα ελέγχου και μεγαλύτερα διαστήματα σέρβις.
* Το στήριγμα ράβδου, το οποίο είναι πλήρως συγχρονισμένο με το τσοκ, λειτουργεί με υδραυλικό κύλινδρο (άνοιγμα) και ελατήριο αζώτου μεγάλης διάρκειας (κλείσιμο) εξασφαλίζοντας υψηλή δύναμη σύσφιξης και γρήγορη δράση κλεισίματος καθώς και βελτιωμένο έλεγχο και μειωμένες ανάγκες σέρβις.
* Το άκαμπτο αλλά ελαφρύ προστατευτικό πλαισίου τροφοδοσίας αποτρέπει τους κινδύνους ατυχημάτων. Είναι εύκολο για χειροκίνητη τοποθέτηση σε οποιοδήποτε από τα πολλά σημεία συγκράτησης.
* Ο πίνακας ελέγχου είναι πιλοτικός-υδραυλικός-σχεδιασμός ελέγχου εξοπλισμένος με-φιλική προς το χρήστη διεπαφή και μετρητές παρακολούθησης. Τα κουμπιά και τα πόμολα είναι καλά κατασκευασμένα για άνεση στο χέρι και ακρίβεια λειτουργίας παρέχοντας εξαιρετικό εργονομικό έλεγχο της εξέδρας, καθώς και βελτιωμένη ασφάλεια και παραγωγικότητα.
* Τα κουμπιά E{0}}stop στον πίνακα ελέγχου και στο γεωτρύπανο διασφαλίζουν την επείγουσα απενεργοποίηση του συστήματος έναντι τυχαίων καταστάσεων.

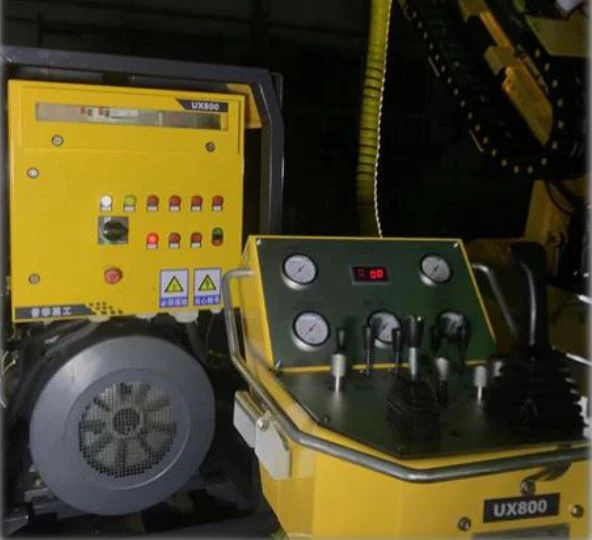

Μονάδα ισχύος

Η τυπική μονάδα ισχύος είναι ηλεκτρική, η οποία είναι κατάλληλη για τυπικές υπόγειες εφαρμογές.
Το πακέτο ισχύος έκδοσης ντίζελ είναι επίσης διαθέσιμο σύμφωνα με τις συγκεκριμένες ανάγκες εφαρμογής.
Ονομασία ισχύος: 90KW / 75KW
Μέγιστη παροχή κύριας αντλίας: 160 l/m
Μέγιστη πίεση κύριας αντλίας: 300 Bar
Μέγιστη παροχή αντλίας συντήρησης: 40,5 l/m
Μέγιστη πίεση αντλίας συντήρησης: 300 Bar
Βάρος: 980 Kg
ΜxΠxΥ:1845x790x1380 mm

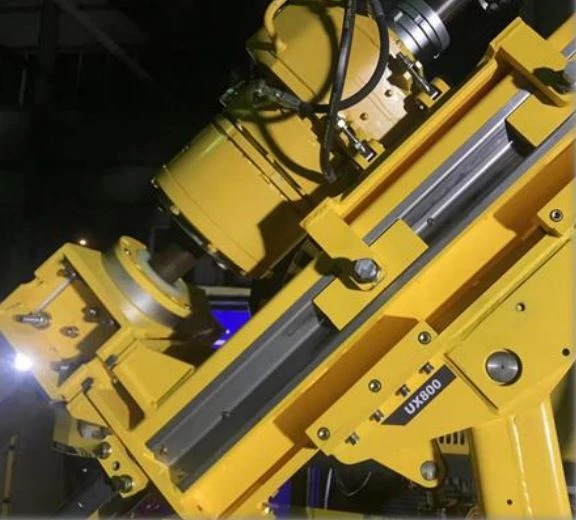

Πλαίσιο τροφοδοσίας

Μήκος τροφοδοσίας: κύλινδρος 1800mm.
Μήκος πλαισίου τροφοδοσίας: 2900 (mm)
Μήκος ιστού επέκτασης: 2000 (mm)
Δύναμη τροφοδοσίας: 89 (kN)
Δύναμη έλξης: 89 (kN)
Ταχύτητα τροφοδοσίας: 0,9 (m/s)

Κάτοχος ράβδου

Το στήριγμα ράβδου ανοίγει υδραυλικά και κλείνει με πίεση-.
Σε περίπτωση απώλειας υδραυλικής πίεσης, η βάση ράβδου κλείνει αμέσως. Η πίεση του αερίου μπορεί να παρακολουθείται εύκολα.
Μέγιστο μέγεθος ράβδου: 89mm
Διάμετρος (χωρίς σιαγόνες): 102 mm
Διάμετρος (χωρίς καλύμματα): 170mm
Αξονική δύναμη συγκράτησης: 45kN

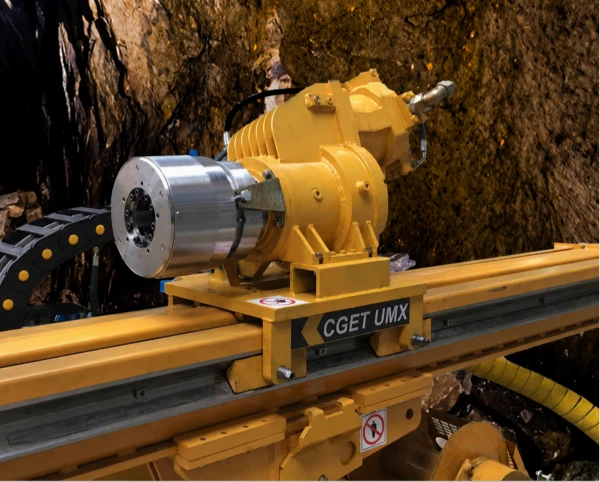

Μονάδα περιστροφής

Η μονάδα περιστροφής μπορεί να χειριστεί ράβδους B-H (τσοκ) και δυνατότητα για ράβδους P (υπο). Η μονάδα περιστροφής αποτελείται από έναν υδραυλικό κινητήρα, ένα κιβώτιο ταχυτήτων δύο-ταχυτήτων και ένα υδραυλικό τσοκ 12 HH. Το τσοκ κλείνει για να συγκρατήσει τη ράβδο με υδραυλική πίεση και ανοίγει για να απελευθερωθεί με τη δύναμη του ελατηρίου.
Κινητήρας: 160cc / 110cc
Μέγιστη περιστροφή (rpm): 1400
Μέγιστη ροπή (Nm): 2300 Nm / 2100 Nm
Εσωτερική διάμετρος ατράκτου (mm): 101
Αξονική δύναμη συγκράτησης τσοκ (kN): 150

Ενσύρματο ανυψωτικό (με συσκευή ισοπέδωσης WL)

Χωρητικότητα: 1000m,4,75mm
Ελάχιστο τράβηγμα: 3600 N (γεμάτο τύμπανο)
Μέγιστο τράβηγμα: 9700 N (άδειο τύμπανο)
Ελάχιστη ταχύτητα γραμμής: 1,8 m/s (άδειο τύμπανο)
Μέγιστη ταχύτητα γραμμής: 4,8 m/s (γεμάτο τύμπανο)

Αντλία έκπλυσης (προαιρετικό)

Τύπος: FMC/AW 1122BCD
Μέγιστη παροχή : 140 l/m
Μέγιστη πίεση: 70 Bar

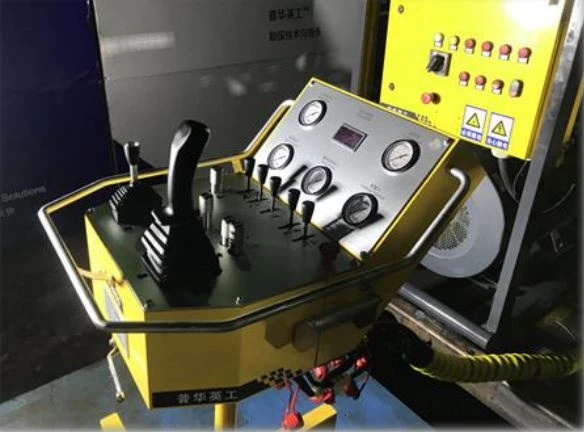

Σύστημα Ελέγχου

Ο πίνακας ελέγχου είναι σχεδιασμένος με πιλοτικό-υδραυλικό-χειριστήριο, ο οποίος είναι συμπαγής και ελαφρύς.
Ο πίνακας ελέγχου PHC είναι εξοπλισμένος με{0}}φιλική διεπαφή και μετρητές παρακολούθησης.
Τα κουμπιά και τα πόμολα είναι καλά κατασκευασμένα για άνεση στο χέρι και ακρίβεια λειτουργίας παρέχοντας εξαιρετικό εργονομικό έλεγχο της εξέδρας, καθώς και βελτιωμένη ασφάλεια και παραγωγικότητα.
Το κουμπί E{0}}διακοπής έχει ρυθμιστεί για εύκολη πρόσβαση, ώστε να διασφαλίζεται η ασφάλεια λειτουργίας.

Μετρήσεις & Βάρη
