CGET Exploration Drilling CGET CS14/CS14C Core Drilling

ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΠΟΔΟΣΗΣ CS14/CS14C



Πυρήνα χωρητικότητας βάθους (ενσύρματη ή συμβατική)

Bενσύρματη γραμμή1540 m(5052 πόδια)

Nενσύρματη γραμμή1200 m(4042 πόδια)

H ενσύρματη γραμμή800 m(2695 πόδια)

Pενσύρματη γραμμή475 m(1558 πόδια)

* Το βάθος βασίζεται σε κάθετη τρύπα *

Κύριο ανυψωτικό

Χωρητικότητα μονής γραμμής: Γυμνό τύμπανο 80 kN (18 000 λίβρες)

Ταχύτητα γραμμής: γυμνό τύμπανο 44 m/min (148 ft/min)

Μέγεθος καλωδίου: 35 m (118 πόδια) x 16 mm (10/16 ίντσες)



Ενσύρματη γραμμή

Χωρητικότητα: 1830 m (6000 πόδια) από 4,76 mm (3/16 ίντσες) 975 m (3200 πόδια) από 6,35 mm (1/4 ίντσες)

Τράβηγμα γραμμής: Γυμνό τύμπανο: 11,9 kN (2665 λίβρες) πλήρες τύμπανο: 3, 0 kN (668 λίβρες)

Ταχύτητα γραμμής: γυμνό τύμπανο 114 m/min (374 ft/min) πλήρες τύμπανο 453 m/min (1486 ft/min)



Σύστημα ιστού και τροφοδοσίας

Διαδρομή τροφοδοσίας: 3,5 m (11,5 πόδια)

Ταχύτητες τροφοδοσίας: Γρήγορες και αργές με μεταβλητό έλεγχο

Προώθηση: 59,6 kN (13 390 λίβρες)

Τράβηγμα: 138 kN (31 020 λίβρες)

Γωνία διάτρησης: 45 έως 90 μοίρες

Μήκος έλξης ράβδου: 6,09 m (20 πόδια)



Μονάδα ισχύος

Κατασκευή: Cummins

Μοντέλο: QSB6,7 Tier III

Όγκος: 6,7 λίτρα 6 κυλ.

Ισχύς: 153 kW (208 ίπποι)

RPM: 1800

Τύπος κινητήρα: Diesel υπερτροφοδοτούμενος/μετά ψύξη

Ψύξη: Νερό

Ηλεκτρικό σύστημα: 24 V (εναλλάκτης 24 V, 95Amp)



Υδραυλικό σύστημα

Κύρια αντλία: 28 MPa – 242 l/min (4061 psi – 63,9 gal/min)

Δευτερεύουσα αντλία: 20 MPa – 122 l/min (2901 psi – 32,2 gal/min)

Βοηθητική αντλία: 21,5 MPa – 47 l/min (3118 psi – 12,4 gal/min)

Ψύξη υδραυλικού λαδιού: Αέρας



Ταχύτητες κεφαλής τρυπανιού και ατράκτου

Ισχύς: Υδραυλικός κινητήρας – μεταβλητή ταχύτητα/αναστρέψιμη

Τελική μετάδοση κίνησης: 4 σε αλυσίδες σε λουτρό λαδιού – αναλογία 2:5

Άτρακτος (εσωτερική διάμετρος): 117 mm (4 5/8 ίντσες)

Ταχύτητα άξονα: 117-1300 σ.α.λ

Ροπή: Μέγιστη 5113 Nm (3771 ftlb)

Αρθρωτό κεφάλι: Γυρίστε μακριά



Επιλογή Crawler

Ραδιοτηλεχειριζόμενο, μέγιστη ταχύτητα 3 km/h

Ζώνη ανίχνευσης βαρέως τύπου, πλάτους 300 mm 6991 1389 01 (v4.1)



Συναρμολόγηση τσοκ

Τύπος: Υδραυλικό ανοιχτό, ελατήριο κλειστό

Μέγιστη εσωτερική διάμετρος: 117 mm (4 5/8 in)

Χωρητικότητα συγκράτησης: 1 8143 kg (40 000 λίβρες)



Κάτοχος ράβδου

Τύπος: Υδραυλικό ανοιχτό, ελατήριο αερίου κλειστό

Μέγιστη εσωτερική διάμετρος: 210 mm (8,3 in)

Χωρητικότητα συγκράτησης: 13 000 kg (28 660 λίβρες)



Στηρίγματα βάσης τρυπανιού

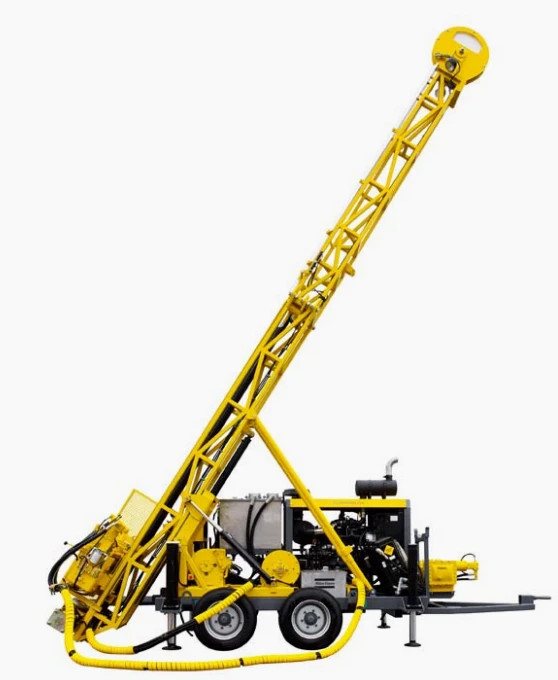

Εξέδρα τοποθετημένη σε τρέιλερ, τέσσερις τροχοί 770 mm (30,3 in).

Υποστήριξη: 4 υδραυλικές υποδοχές

Διάμετρος μαξιλαριού: 200 / 230 mm (7,87 / 9 ίντσες)

Μήκος διαδρομής: 550 mm (21,6 ίντσες)



Βάρος

- CS14 συμπεριλ. Trido140 και βάση ράβδου: 7000 kg (15 430 lb)

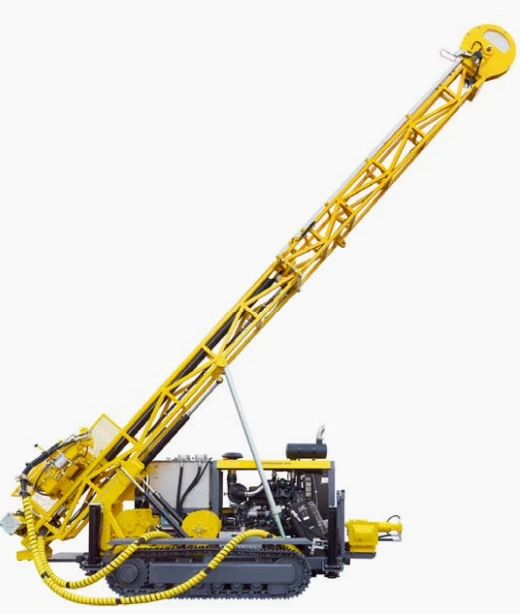

- CS14C (με ερπυστριοφόρο): 9000 kg (19 800 lb)



Διαστάσεις (L – W – H)

Στη θέση μεταφοράς (αφαιρείται ο επάνω ιστός):

6370 mm (21,45 πόδια) 2200 mm (7,22 πόδια) 2340 mm (7,88 πόδια)



Μεταφορά στο χώρο του τρυπανιού (πάνω ιστός διπλωμένο):

6370 mm (21,45 πόδια) 2550 mm (8,59 πόδια) 2340 mm (7,88 πόδια)



Βασικός εξοπλισμός

-Χωματερή υδραυλικού ιστού

-Υδραυλική βάση ράβδου μεγέθους P

-Κάρτα σε δύο τμήματα

-4 υδραυλικοί γρύλοι ισοπέδωσης

-Μεγάλος τροχός κορώνας

-Πακέτο ρυμούλκησης

- Γραμμές φθοράς στον κάτω ιστό

-Δοχείο καυσίμου 200 l (53 gal)

-Προστατευτικά

-Φίλτρο καυσίμου & διαχωριστής νερού

-Αντλία πλήρωσης δεξαμενής υδραυλικού λαδιού

-Υδραυλική ανύψωση ιστού



Επιλογές

- Εξέδρα ερπυστριοφόρου – CS14C

-Υδραυλικό αναμίκτη λάσπης

-Μετρητής στροφών

-Μετρητής ροής νερού (μέγιστο 6,4 MPa)

-Υδραυλική αντλία λάσπης, Trido 140:

μέγιστη ροή / πίεση: 140 l/min (37 gal/min) / 7 MPa (1015 psi)

Όλα τα βάρη και οι διαστάσεις είναι κατά προσέγγιση και υπόκεινται σε αλλαγές από το CGET
